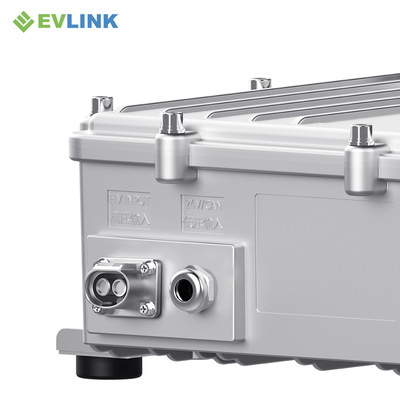

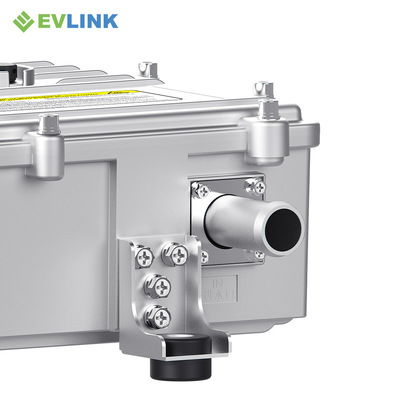

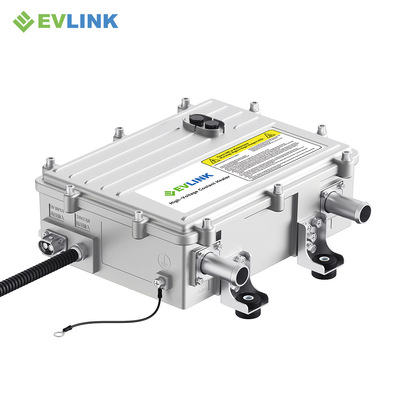

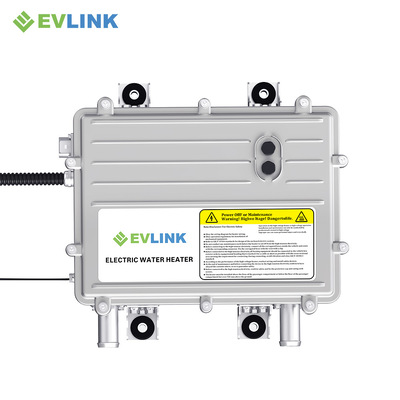

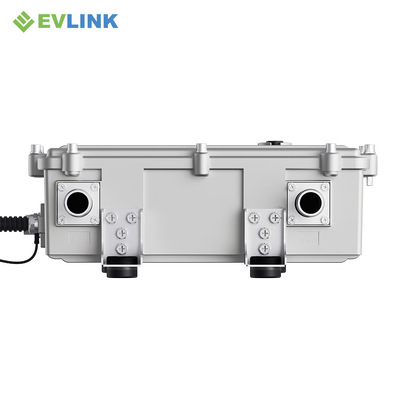

Hoogspannings PTC-waterverwarmer 15-35kW 400-1100V voor elektrische voertuigen, EV-batterijthermische beheersystemen en verwarming IP67

Hoogspannings PTC-waterverwarmer 15-35kW 400-1100V voor elektrische voertuigen, EV-batterijthermische beheersystemen en verwarming IP67

Merknaam: EVLINK
Modelnummer: Q-serie
MOQ: 1 set
Prijs: $1500 per set
Betalingsvoorwaarden: T/T
Leveringscapaciteit: 100 reeksen per 2 weken
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
E-Mark, CE
Nominale spanning:
Aanpasbaar
Bedrijfsspanningsbereik:
400V-1100V
Vermogen:
15-35 kW
Bedrijfstemperatuur:
-40ºC~85ºC
Beschermingsgraad:
IP67
Sollicitatie:
Accu / Cabineverwarming / RBS
Verpakking Details:
karton of houten gevalverpakking
Levering vermogen:
100 reeksen per 2 weken
Markeren:

hoogspanning PTC boiler

,

Verwarming voor elektrische voertuigen op batterij

,

IP67 PTC-verwarmer 15-35kW

Productbeschrijving

Optimaliseer het thermisch beheer van elektrische voertuigen met een hoogspannings PTC-koelmiddelverwarmer, ontworpen voor batterij- en cabineverwarming. Met vermogensopties van 15-35 kW en een werkingsbereik van 400-1100 V DC verwarmt het circulerend koelmiddel om het thermisch beheer te ondersteunen in elektrische bussen, commerciële vrachtwagens en bouwmachines. CAN-communicatie en een inschakelsignaal ondersteunen integratie met voertuigcontrolesystemen.

Aanvullende Technische Specificaties
EMC
Voldoet aan ISO 11452 Klasse 3 vereisten
Isolatieweerstand ≥100 MΩ bij DC 1000V, hoogspanningssectie
Hoogspanningsbeveiliging Overspanning, onderspanning, overstroom, kortsluiting en overtemperatuurbeveiliging
Communicatiemethode
CAN-communicatie, inschakelsignaalcommunicatie
Productafmetingen 346 × 268 × 123 mm
Productgewicht 12 kg

Definitieve specificaties en beveiligingsdrempels moeten worden bevestigd volgens de geselecteerde configuratie en goedgekeurde technische overeenkomst.

Productomschrijving

Deze hoogspannings PTC-waterverwarmer is ontwikkeld voor elektrische voertuigen die een elektrisch aangedreven koelmiddelverwarmingsoplossing vereisen. Het brengt warmte over op het koelmiddel, dat door aangewezen thermische circuits circuleert om batterijtemperatuurconditionering of cabineverwarming te bieden.

De verwarmer is ontworpen voor integratie in elektrische en thermische systemen op voertuigniveau en vereist een zorgvuldige afstemming van de voedingsspanning, verwarmingscapaciteit, koelmiddelstroom en installatieomstandigheden. Deze factoren bepalen of de geselecteerde configuratie voldoet aan de operationele vereisten van de toepassing.

Elektrische aansluitingen, communicatieprotocollen, stuursignalen en beveiligingsinstellingen moeten tijdens het systeemontwerp worden geverifieerd om een betrouwbare integratie met de voertuigcontroller te ondersteunen.

Toepassingen

Hoogspannings PTC-waterverwarmer 15-35kW 400-1100V voor elektrische voertuigen, EV-batterijthermische beheersystemen en verwarming IP67

Batterij Voorverwarmings Toepassingen

De verwarmer kan koelmiddel opwarmen voordat het het thermisch beheersysteem van de batterij binnenkomt. Dit ondersteunt de temperatuurregeling van de batterij bij lage temperaturen. Batterijtemperatuurlimieten, vereiste verwarmingssnelheid, koelmiddelstroom en regelstrategie moeten worden gedefinieerd door de voertuigfabrikant.

Verwarming van passagierscompartiment
Het verwarmde koelmiddel circuleert door een speciale HVAC-warmtewisselaar en levert warmte aan het voertuiginterieur. De resulterende cabinetemperatuur is afhankelijk van het vermogen van de verwarmer, de circulatieprestaties, de luchtstroom en de algehele HVAC-systeemconfiguratie.
Elektrische Bus- en Vrachtwagenplatforms

Voor elektrische bussen, zware vrachtwagens en bouwmachines kan de verwarmer worden geïntegreerd in koelmiddelcircuits van voertuigen die zijn ontworpen voor hogere thermische belastingen. Selectie vereist verificatie van de bedrijfsspanning, vereiste verwarmingscapaciteit, installatieomstandigheden en veiligheidseisen op systeemniveau.

Veelgestelde Vragen
1.Wat doet een hoogspannings PTC-koelmiddelverwarmer?

Het gebruikt elektrische energie van het hoogspanningssysteem van het voertuig om circulerend koelmiddel te verwarmen. Het koelmiddel kan vervolgens warmte overdragen aan het batterijsysteem, de cabine-warmtewisselaar of een ander goedgekeurd thermisch circuit.

2.Is de 15-35 kW verwarmer geschikt voor elk elektrisch voertuig?

Nee. Het is bedoeld voor projecten met een relatief hoge verwarmingsvraag. De juiste configuratie is afhankelijk van de bedrijfsspanning, het vereiste warmtevermogen, de koelmiddelcondities, de installatieruimte en de regelvereisten.

3.Kan één verwarmer zowel batterij- als cabineverwarming ondersteunen?

Het kan een van beide toepassingen ondersteunen wanneer de koelmiddelarchitectuur en regelstrategie van het voertuig dit toelaten. Sommige voertuigen gebruiken aparte circuits, terwijl andere kleppen of een gedeelde thermische lus gebruiken.

4.Welke informatie is nodig om een verwarmer te selecteren?

Geef alstublieft het voertuigtype, het bedrijfsspanningsbereik, het vereiste verwarmingsvermogen, het koelmiddeltype, de verwachte doorstromingssnelheid, het inlaattemperatuurbereik, de installatieruimte, de connectorvereisten en de CAN-communicatievereisten op.

5.Kunnen de montage, connectoren of het regelinterface worden aangepast?

Projectspecifieke vereisten kunnen worden beoordeeld nadat de installatietekening, de verpakkingsruimte en de elektrische interface zijn verstrekt. De definitieve configuratie moet worden bevestigd in de goedgekeurde tekening en technische overeenkomst.

Vraag een productaanbeveling aan

Stuur ons uw spanningsbereik, beoogd verwarmingsvermogen, koelmiddelcondities, doorstromingssnelheid, installatietekening, regelvereisten en projecthoeveelheid. EVLINK zal de informatie beoordelen en een geschikte configuratie aanbevelen voor technische bevestiging en offerte.
