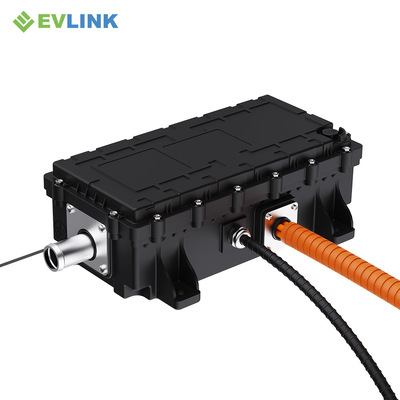

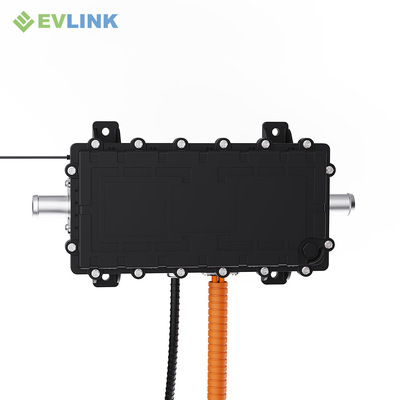

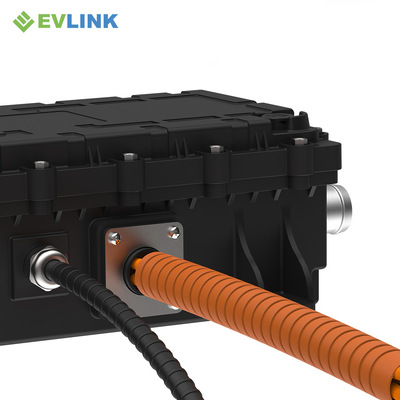

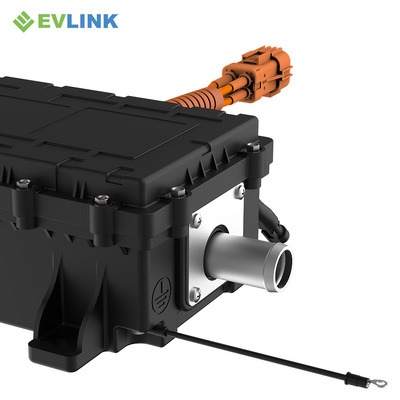

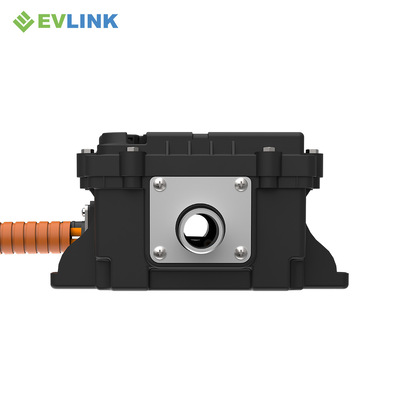

E-serie 20-24kW 400-800V hoogspannings PTC koelmiddelverwarmer voor elektrische voertuigen, bussen, vrachtwagens en batterij thermisch beheer

E-serie 20-24kW 400-800V hoogspannings PTC koelmiddelverwarmer voor elektrische voertuigen, bussen, vrachtwagens en batterij thermisch beheer

Merknaam: EVLINK
Modelnummer: E-reeksen
MOQ: 1 set
Prijs: $600 per set
Betalingsvoorwaarden: T/T
Leveringscapaciteit: 100 reeksen per 2 weken
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
E-Mark、CE
Nominale spanning:
Aanpasbaar
Bedrijfsspanningsbereik:
400V-800V
Vermogen:
20-24kw
Bedrijfstemperatuur:
-40ºC~85ºC
Beschermingsgraad:
IP67
Sollicitatie:
Accuverwarming / Cabineverwarming / RBS
Verpakking Details:
Karton of houten kist
Levering vermogen:
100 reeksen per 2 weken
Markeren:

koelmiddelverwarmer voor schoolbussen

,

Buskoelmiddelverwarmer elektrisch

,

24v koelvloeistofverwarmer

Productbeschrijving

Met een hoge verwarmingscapaciteit gecombineerd met een compact, laag profiel ontwerp, biedt de E-serie een efficiënte thermische managementoplossing voor kleine bedrijfsvoertuigen met beperkte installatieruimte. De ruimtebesparende structuur maakt flexibele integratie in compacte voertuigindelingen mogelijk, terwijl betrouwbare verwarmingsprestaties worden geleverd om te voldoen aan diverse thermische managementvereisten.

Aanvullende Technische Specificaties
EMC
Voldoet aan ISO 11452 Klasse 3 vereisten
Isolatieweerstand ≥100 MΩ bij DC 1000V, hoogspanningsgedeelte
Hoogspanningsbeveiliging Thermostaat
Communicatiemethode
NEE
Productafmetingen 370X192X98mm
Productgewicht 8.5kg

Definitieve specificaties en beveiligingsdrempels moeten worden bevestigd volgens de geselecteerde configuratie en goedgekeurde technische overeenkomst.

Productbeschrijving
De verwarming zet elektrische energie van het hoogspanningssysteem van het voertuig om in thermische energie en draagt deze over aan het circulerende koelmiddel. Dit verwarmde koelmiddel kan vervolgens door het thermische managementcircuit van de batterij, de warmtewisselaar van de cabine of andere goedgekeurde koelmiddelcircuits stromen.


De werkelijke verwarmingsprestaties zijn afhankelijk van het gehele thermische managementsysteem. Bij het evalueren van een verwarming moet men niet alleen rekening houden met het nominale verwarmingsvermogen, maar ook met factoren zoals het type koelmiddel, de doorstromingssnelheid, de inlaattemperatuur, de drukval, de leidingconfiguratie en de bedrijfsstatus van de warmtewisselaars. Daarom moet de selectie van een geschikte verwarming gebaseerd zijn op de werkelijke bedrijfsomstandigheden van het voertuig, in plaats van uitsluitend te vertrouwen op vermogensspecificaties.
Toepassingen

E-serie 20-24kW 400-800V hoogspannings PTC koelmiddelverwarmer voor elektrische voertuigen, bussen, vrachtwagens en batterij thermisch beheer

Thermisch Management van EV-batterijen

De verwarming kan koelmiddel opwarmen voordat het het thermische managementcircuit van de batterij binnenkomt. Dit ondersteunt de temperatuurregeling van de batterij tijdens bedrijf bij lage temperaturen. Batterijtemperatuurlimieten, vereiste verwarmingssnelheid, koelmiddeldoorstroming en regelstrategie moeten worden bepaald door de voertuigfabrikant.

Verwarming van de Cabine van Elektrische Voertuigen

Voor cabineverwarming stroomt opgewarmd koelmiddel door een warmtewisselaar van de cabine om warmte te leveren aan het passagierscompartiment. De verwarmingsprestaties zijn afhankelijk van zowel de koelmiddelcirculatie als de luchtstroom door de HVAC-warmtewisselaar.

Elektrische Bussen, Vrachtwagens en Bouwvoertuigen

Het bereik van 15-35 kW is bedoeld voor voertuigplatforms met een aanzienlijke verwarmingsbehoefte. Geschiktheid voor een specifiek voertuig moet worden bevestigd op basis van het spanningsplatform, het beoogde warmtevermogen, de beschikbare installatieruimte en het ontwerp van het koelmiddelsysteem.

Veelgestelde Vragen
1.Wat doet een hoogspannings PTC-koelmiddelverwarming?

Het gebruikt elektrische energie van het hoogspanningssysteem van het voertuig om circulerend koelmiddel te verwarmen. Het koelmiddel kan vervolgens warmte overdragen aan het batterijsysteem, de warmtewisselaar van de cabine of een ander goedgekeurd thermisch circuit.

2.Is de 15-35 kW verwarming geschikt voor elke elektrische auto?

Nee. Het is bedoeld voor projecten met een relatief hoge verwarmingsbehoefte. De juiste configuratie is afhankelijk van de bedrijfsspanning, het vereiste warmtevermogen, de koelmiddelcondities, de installatieruimte en de regelvereisten.

3.Kan één verwarming zowel batterij- als cabineverwarming ondersteunen?

Het kan een van beide toepassingen ondersteunen wanneer de koelmiddelarchitectuur en regelstrategie van het voertuig dit toelaten. Sommige voertuigen gebruiken aparte circuits, terwijl andere kleppen of een gedeelde thermische lus gebruiken.

4.Welke informatie is nodig om een verwarming te selecteren?

Geef het voertuigtype, het spanningsbereik, het vereiste verwarmingsvermogen, het type koelmiddel, de verwachte doorstromingssnelheid, het inlaattemperatuurbereik, de installatieruimte, de connectorvereisten en de CAN-communicatievereisten op.

5.Kunnen de montage, connectoren of het regelinterface worden aangepast?

Projectspecifieke vereisten kunnen worden geëvalueerd nadat de installatietekening, de verpakkingsruimte en de elektrische interface zijn verstrekt. De definitieve configuratie moet worden bevestigd in de goedgekeurde tekening en technische overeenkomst.

Vraag een Productaanbeveling aan

Stuur ons uw spanningsbereik, beoogd verwarmingsvermogen, koelmiddelcondities, doorstromingssnelheid, installatietekening, regelvereisten en projecthoeveelheid. EVLINK zal de informatie beoordelen en een geschikte configuratie aanbevelen voor technische bevestiging en offerte.
