| Merknaam: | EVLINK |
| Modelnummer: | Q-serie |
| MOQ: | 1 set |
| Prijs: | $1500 per set |
| Betalingsvoorwaarden: | T/T |
| Leveringscapaciteit: | 100 reeksen per 2 weken |

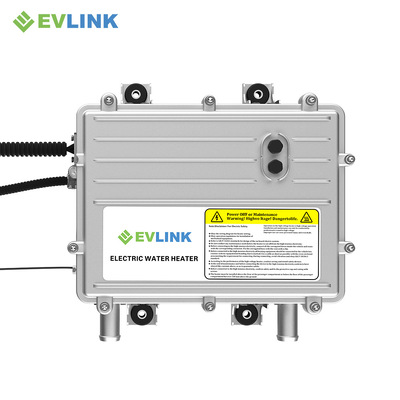

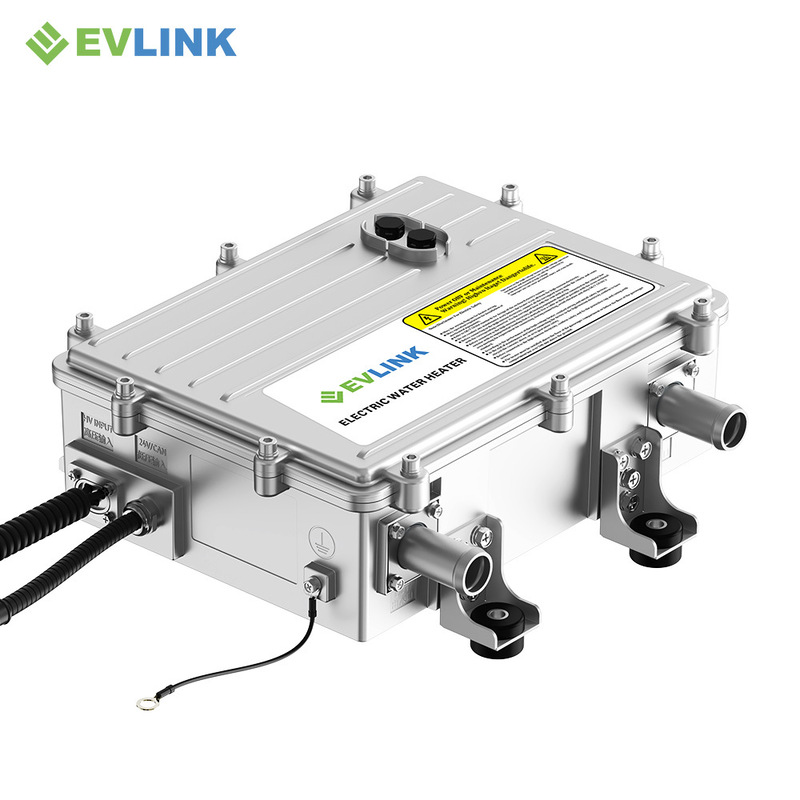

Een hoogspannings PTC-koelmiddelverwarmer voor elektrische voertuigen, met een verwarmingsvermogen van 15-35 kW en compatibiliteit met 400-1100 V DC. Ontworpen voor batterij- en cabineverwarming in elektrische bussen, vrachtwagens en bouwmachines, ondersteunt het CAN-communicatie en enable-signaalbesturing voor gemakkelijke integratie in voertuigsystemen.
|
|
|
| Isolatieweerstand | ≥100 MΩ bij DC 1000V, hoogspanningssectie |
| Hoogspanningsbeveiliging | Overspanning, onderspanning, overstroom, kortsluiting en overtemperatuurbeveiliging |
|
|

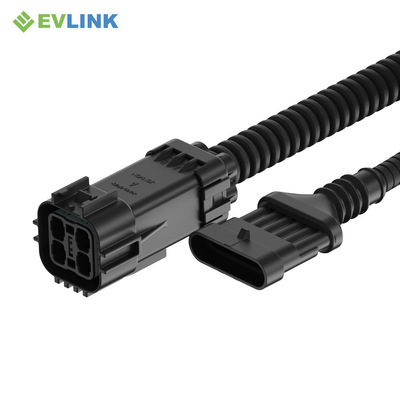

CAN-communicatie, enable-signaalcommunicatie |

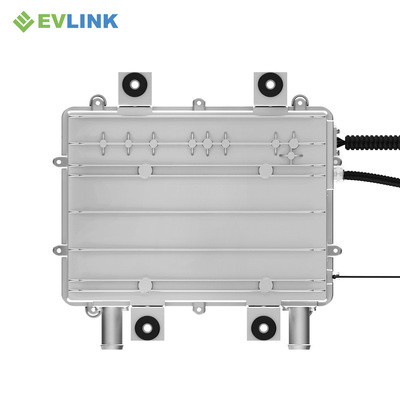

| Productafmetingen | 346 × 268 × 123 mm |
| Productgewicht | 12 kg |
Definitieve specificaties en beveiligingsdrempels moeten worden bevestigd volgens de geselecteerde configuratie en het goedgekeurde technische akkoord.
Deze PTC-koelmiddelverwarmer is ontworpen om het thermisch beheer van batterijen in elektrische voertuigen te ondersteunen door warmte te leveren aan het circulerende koelmiddel. Wanneer geïntegreerd in een compatibel batterijverwarmingscircuit, helpt het het koelmiddel op de temperatuur te brengen die vereist is door de thermische beheerstrategie van de batterij van het voertuig.
De vereiste verwarmingscapaciteit is afhankelijk van de thermische massa van de batterij, omgevingsomstandigheden, doeltemperatuur, koelmiddelstroom en de gewenste opwarmperiode. Het selecteren van de juiste verwarmer vereist daarom een beoordeling van het batterijsysteem en de operationele omgeving.
Integratie met voertuigbesturing maakt het mogelijk om de werking van de verwarmer te coördineren met temperatuurbewaking en thermische beheeropdrachten, afhankelijk van de geconfigureerde besturingsinterface en systeemvereisten.
![]()
De PTC-koelmiddelverwarmer biedt een gecontroleerde warmtebron voor vloeistofgebaseerde thermische beheersystemen van batterijen. Het kan batterijopwarming ondersteunen wanneer nodig, afhankelijk van de temperatuurlimieten van de batterijfabrikant en de koelmiddelcirculatie- en besturingsstrategie van het voertuig.
Voor cabineverwarming stroomt opgewarmd koelmiddel door een warmtewisselaar van de cabine om warmte te leveren aan het passagierscompartiment. De verwarmingsprestaties zijn afhankelijk van zowel de koelmiddelcirculatie als de luchtstroom door de HVAC-warmtewisselaar.
Met verwarmingsvermogenopties van 15-35 kW en een werkingsbereik van 400-1100 V DC is de verwarmer bedoeld voor compatibele elektrische voertuigplatforms met een aanzienlijke verwarmingsvraag. De definitieve configuratie moet worden gevalideerd tegen de elektrische architectuur, het koelmiddelcircuit, de verpakkingsbeperkingen en de thermische doelen van het voertuig.
Het gebruikt elektrische energie van het hoogspanningssysteem van het voertuig om circulerend koelmiddel te verwarmen. Het koelmiddel kan vervolgens warmte overdragen aan het batterijsysteem, de warmtewisselaar van de cabine of een ander goedgekeurd thermisch circuit.
Nee. Het is bedoeld voor projecten met een relatief hoge verwarmingsvraag. De juiste configuratie is afhankelijk van de bedrijfsspanning, het vereiste warmtevermogen, de koelmiddelcondities, de installatieruimte en de besturingsvereisten.
Het kan een van beide toepassingen ondersteunen wanneer de koelmiddelarchitectuur en besturingsstrategie van het voertuig dit toelaten. Sommige voertuigen gebruiken aparte circuits, terwijl andere kleppen of een gedeelde thermische lus gebruiken.
Geef alstublieft het voertuigtype, het bedrijfsspanningsbereik, het vereiste verwarmingsvermogen, het koelmiddeltype, de verwachte stroom, het ingangstemperatuurbereik, de installatieruimte, de connectorvereisten en de CAN-communicatievereisten op.
Projectspecifieke vereisten kunnen worden beoordeeld nadat de installatietekening, de verpakkingsruimte en de elektrische interface zijn verstrekt. De definitieve configuratie moet worden bevestigd in de goedgekeurde tekening en het technische akkoord.
Stuur ons uw spanningsbereik, beoogd verwarmingsvermogen, koelmiddelcondities, stroom, installatietekening, besturingsvereisten en projecthoeveelheid. EVLINK zal de informatie beoordelen en een geschikte configuratie aanbevelen voor technische bevestiging en offerte.
